迪文T5L串口屏显示中文文本

1、我使用的是DGUS_V7.645这个版本的软件

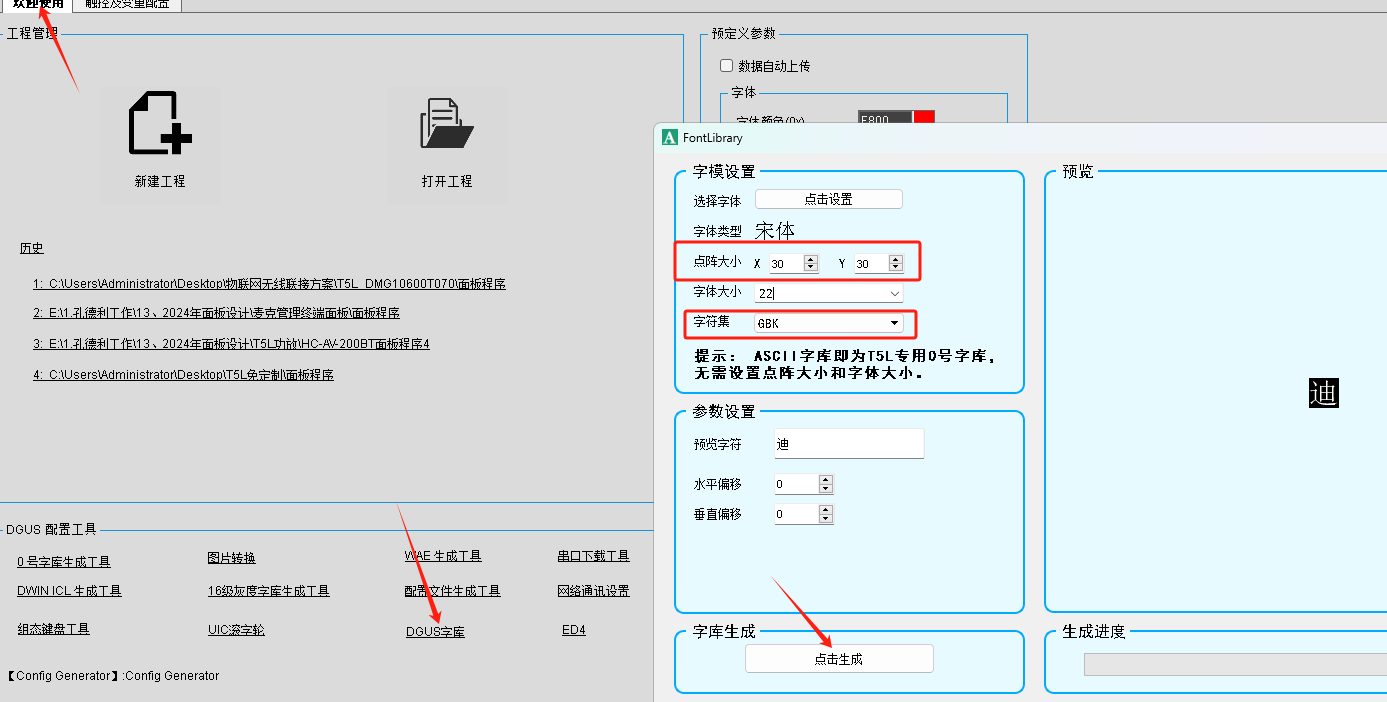

2、在欢迎使用页面点击DGUS字库,弹出字库生成软件。点阵大小写30  ,  30 (这个可以改成其他的数值,到时候和文本控件中的点阵大小填的一样就行),字符集选择 GBK,点击生成,文件名60.bin (这个60改成其他文件号也行,符合迪文的文件命名规则就行)

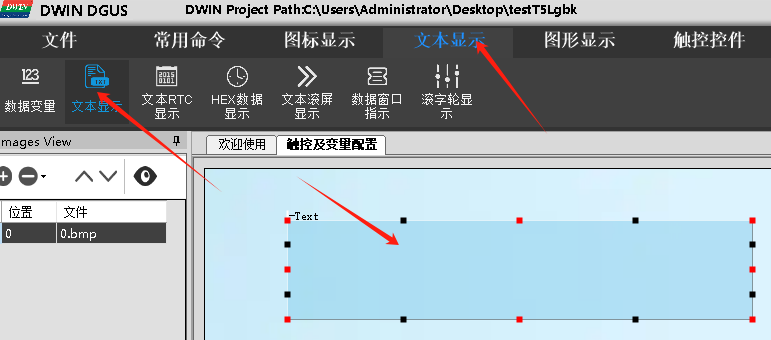

3、添加一个文本控件

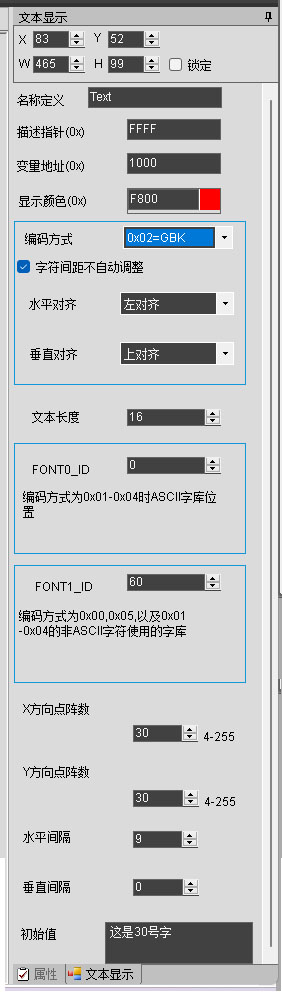

4、设置文本控件的参数,变量地址要大于1000 , 编码方式选0x02=GBK  , FONT0_D 填 0 , FONT1_ID填60(和刚才生成的字库的文件号对应),x方向点阵数和Y方向点阵数填30(和字库设置的点阵大小一致)
